Cách vẽ lưu đồ quy trình theo ISO đơn giản trong 8 bước

Một doanh nghiệp có thể sở hữu hàng trăm quy trình được viết ra bài bản, nhưng vẫn vận hành lộn xộn nếu đội ngũ không cùng nhìn về một “bản đồ” chung. Đó là lý do lưu đồ quy trình theo ISO ra đời, không chỉ để phục vụ đánh giá chứng nhận, mà còn là công cụ giúp chủ doanh nghiệp nhìn thấy toàn cảnh vận hành, phát hiện điểm nghẽn và ra quyết định cải tiến dựa trên dữ liệu thực tế.

Tuy nhiên, phần lớn doanh nghiệp Việt Nam hiện nay đang mắc kẹt ở giai đoạn “vẽ để có” – lưu đồ nằm im trong tủ hồ sơ, tách rời khỏi hệ thống vận hành hàng ngày. Bài viết này từ MISA AMIS sẽ hướng dẫn cách vẽ lưu đồ quy trình theo chuẩn ISO đúng bản chất, đầy đủ ký hiệu, kèm ví dụ thực tế và giải pháp để biến lưu đồ tĩnh thành hệ thống quy trình sống trong doanh nghiệp.

[Tải miễn phí] 100+ mẫu sơ đồ quy trình cho các phòng ban

1. Lưu đồ quy trình theo ISO là gì?

1.1. Khái niệm lưu đồ quy trình theo ISO

Lưu đồ quy trình theo ISO (ISO Process Flowchart) là sơ đồ trực quan mô tả tuần tự các bước thực hiện một quy trình trong doanh nghiệp, sử dụng bộ ký hiệu chuẩn hoá theo tiêu chuẩn ISO 5807 và ISO 9001, giúp chuẩn hoá vận hành, đào tạo nhân sự và phục vụ đánh giá hệ thống quản lý chất lượng.

Thông qua các ký hiệu và mũi tên liên kết, lưu đồ giúp thể hiện rõ cách một quy trình vận hành từ đầu vào đến đầu ra, đồng thời xác định trách nhiệm của từng cá nhân hoặc bộ phận tham gia.

Trong các hệ thống quản lý như ISO 9001, ISO 22000, ISO 14001 hay ISO 45001, lưu đồ quy trình được sử dụng để chuẩn hóa cách thức thực hiện công việc, giúp mọi nhân viên hiểu và tuân thủ cùng một quy trình. Nhờ đó, doanh nghiệp có thể giảm sai sót, nâng cao hiệu quả phối hợp giữa các phòng ban và tạo cơ sở cho việc kiểm soát, đánh giá cũng như cải tiến quy trình theo nguyên tắc quản lý chất lượng của ISO.

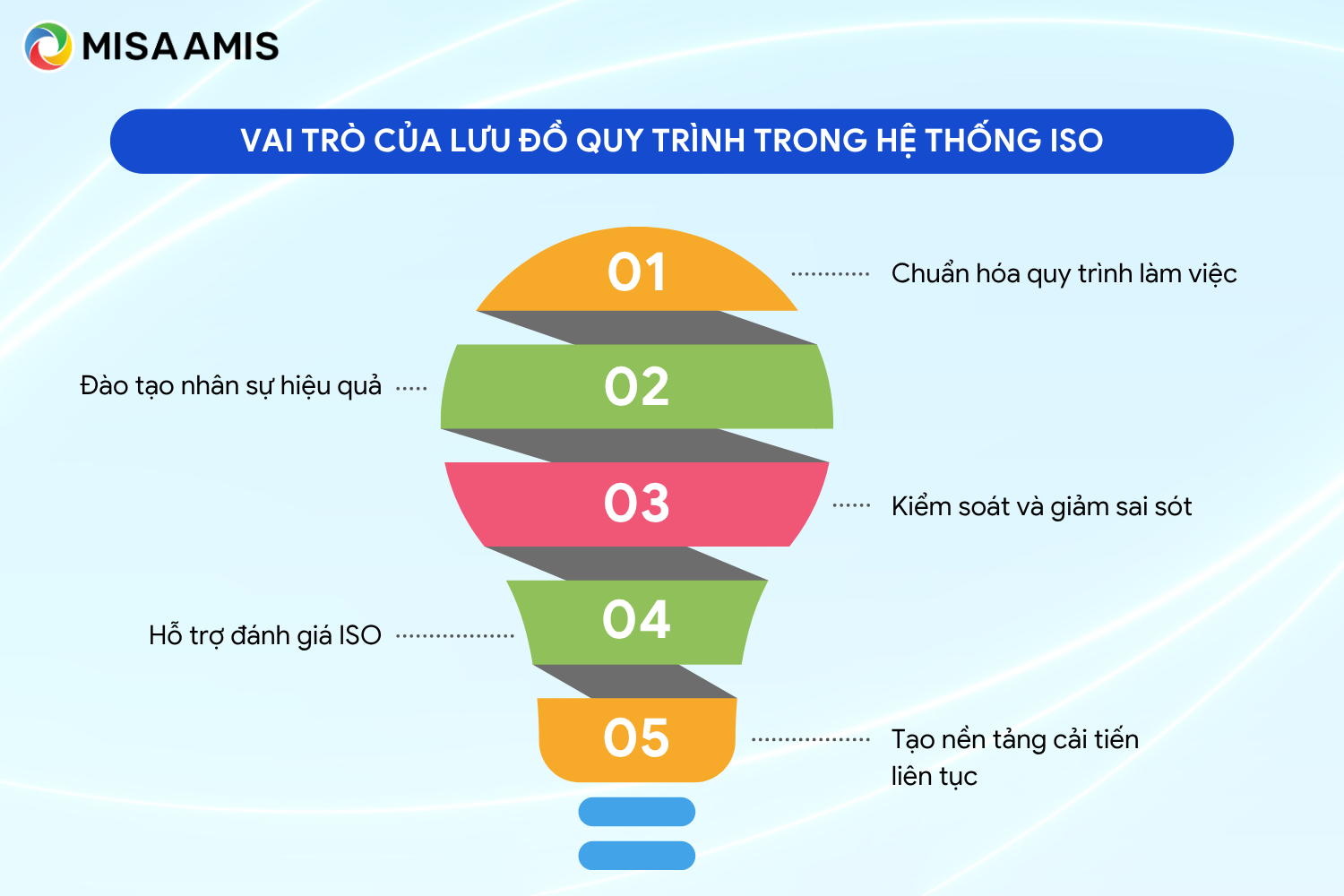

1.2. Vai trò của lưu đồ quy trình trong hệ thống ISO

Lưu đồ quy trình giúp doanh nghiệp trực quan hóa các bước thực hiện công việc, từ đó dễ dàng xây dựng, quản lý và cải tiến quy trình theo tiêu chuẩn ISO. Một lưu đồ được thiết kế rõ ràng sẽ mang lại nhiều lợi ích như:

• Chuẩn hóa quy trình làm việc: Mọi nhân sự cùng thực hiện quy trình theo một cách thống nhất, giảm sai sót và biến động chất lượng.
• Đào tạo nhân sự hiệu quả: Nhân sự mới nắm được quy trình chỉ sau vài giờ thay vì hàng tuần đọc tài liệu văn bản.
• Kiểm soát và giảm sai sót: Xác định rõ các bước xử lý, điểm kiểm soát và trách nhiệm của từng bộ phận.
• Hỗ trợ đánh giá ISO: Giúp đánh giá viên dễ dàng theo dõi, đối chiếu và kiểm tra mức độ tuân thủ quy trình.
• Tạo nền tảng cải tiến liên tục: Dễ dàng phát hiện các điểm chưa hợp lý để tối ưu quy trình và nâng cao hiệu quả vận hành.

MISA AMIS gửi tặng Trọn bộ Mẫu quy trình làm việc liên phòng ban cho mọi doanh nghiệp

1.3. Các ký hiệu trong lưu đồ quy trình theo ISO

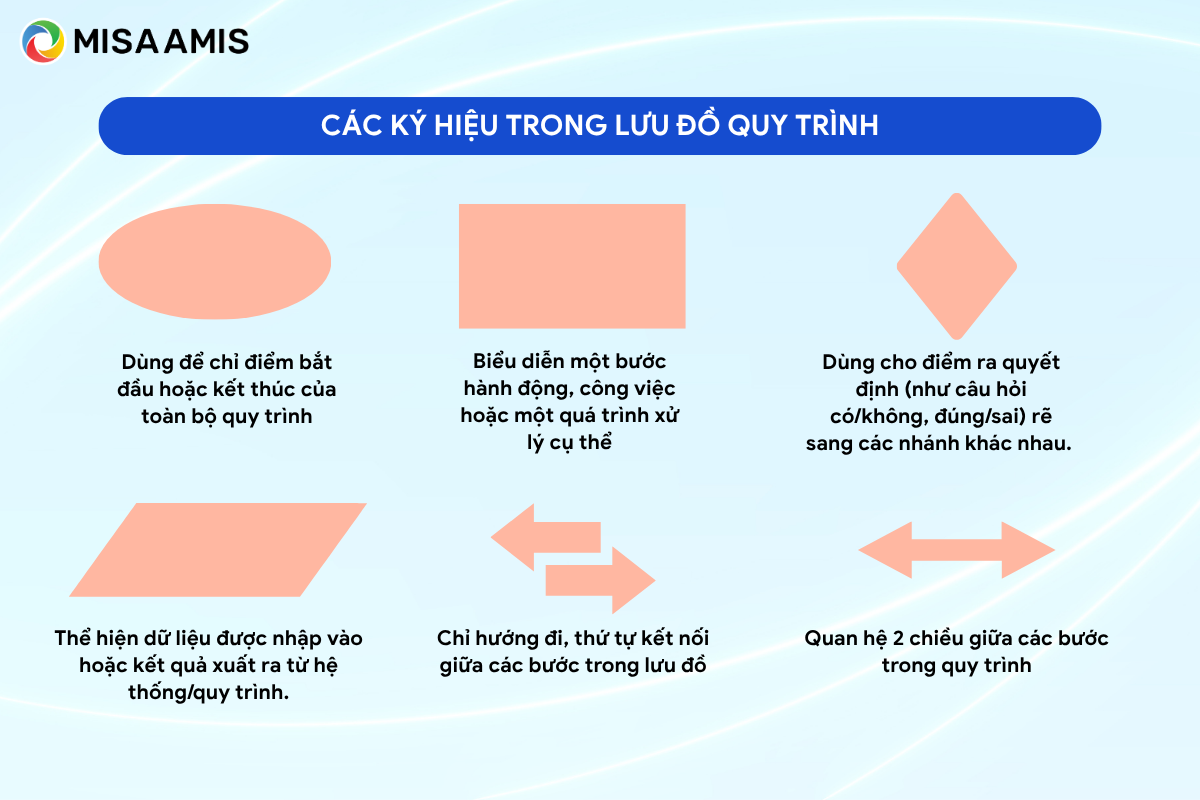

Bộ ký hiệu vẽ lưu đồ hiện được sử dụng phổ biến dựa trên tiêu chuẩn quốc tế ISO 5807:1985 về ký hiệu và quy ước cho lưu đồ dữ liệu, chương trình và hệ thống. Khi áp dụng vào tài liệu ISO 9001, doanh nghiệp cần đảm bảo dùng đúng và nhất quán các ký hiệu sau:

Ký hiệu	Tên gọi	Ý nghĩa	Ví dụ áp dụng
Hình bầu dục (Oval)	Bắt đầu / Kết thúc (Terminator)	Đánh dấu điểm khởi đầu và kết thúc của quy trình	“Bắt đầu tiếp nhận đơn hàng” – “Hoàn tất giao hàng”
Hình chữ nhật	Bước xử lý (Process)	Một hành động, công việc cụ thể được thực hiện	“Kiểm tra tồn kho”, “Lập hoá đơn”
Hình thoi	Điểm ra quyết định (Decision)	Câu hỏi Yes/No, quyết định phân nhánh luồng công việc	“Đơn hàng có đủ hàng tồn kho không?”
Hình bình hành	Dữ liệu vào / ra (Input / Output)	Nhập liệu hoặc xuất kết quả dữ liệu	“Nhập thông tin khách hàng”, “Xuất báo cáo doanh thu”
Mũi tên	Dòng chảy (Flow line)	Chỉ hướng di chuyển giữa các bước	Nối các bước theo thứ tự thực hiện
Hình chữ nhật cạnh lượn sóng	Tài liệu (Document)	Tài liệu, biểu mẫu, báo cáo được tạo ra hoặc sử dụng	“Phiếu yêu cầu mua hàng”, “Hợp đồng”
Hình trụ	Cơ sở dữ liệu (Database)	Nơi lưu trữ dữ liệu có cấu trúc	“Cơ sở dữ liệu khách hàng CRM”
Hình tam giác ngược	Lưu trữ (Storage)	Nơi lưu trữ vật lý hoặc kho hàng	“Nhập kho thành phẩm”
Hình tròn nhỏ	Điểm nối trong trang (On-page connector)	Nối các phần của lưu đồ trong cùng một trang	Dùng khi lưu đồ phức tạp cần chia nhánh
Hình ngũ giác	Điểm nối sang trang khác (Off-page connector)	Nối lưu đồ sang trang khác khi quy trình dài	Dùng cho quy trình đa trang

Doanh nghiệp không cần dùng đủ toàn bộ ký hiệu trên trong mọi lưu đồ. Nguyên tắc là chọn bộ ký hiệu tối thiểu cần thiết, dùng nhất quán trong toàn bộ hệ thống tài liệu để tránh gây nhiễu cho người đọc.

1.4. Phân biệt Lưu đồ quy trình với các khái niệm khác

Để tránh nhầm lẫn, cần phân biệt lưu đồ quy trình với các tài liệu và khái niệm thường dùng trong hệ thống ISO. Lưu đồ giúp trực quan hóa trình tự công việc, điểm quyết định và hướng xử lý, nhưng không thay thế hoàn toàn quy trình, hướng dẫn công việc hay các tài liệu liên quan.

Khái niệm	Bản chất	Sự khác biệt
Lưu đồ quy trình	Sơ đồ trực quan thể hiện trình tự các bước, điểm quyết định và hướng xử lý	Là nội dung chính được phân tích
Quy trình	Văn bản mô tả cách thức thực hiện một hoạt động	Cung cấp nội dung chi tiết, còn lưu đồ trình bày trực quan
Hướng dẫn công việc	Chỉ dẫn cụ thể cách thực hiện từng thao tác	Chi tiết hơn lưu đồ
Chính sách chất lượng	Định hướng và cam kết chung của doanh nghiệp	Mang tính định hướng, không mô tả trình tự công việc
Biểu mẫu	Công cụ ghi nhận thông tin trong quá trình thực hiện	Được sử dụng tại các bước mà lưu đồ chỉ ra

2. Hướng dẫn 8 bước vẽ lưu đồ quy trình theo ISO cho doanh nghiệp

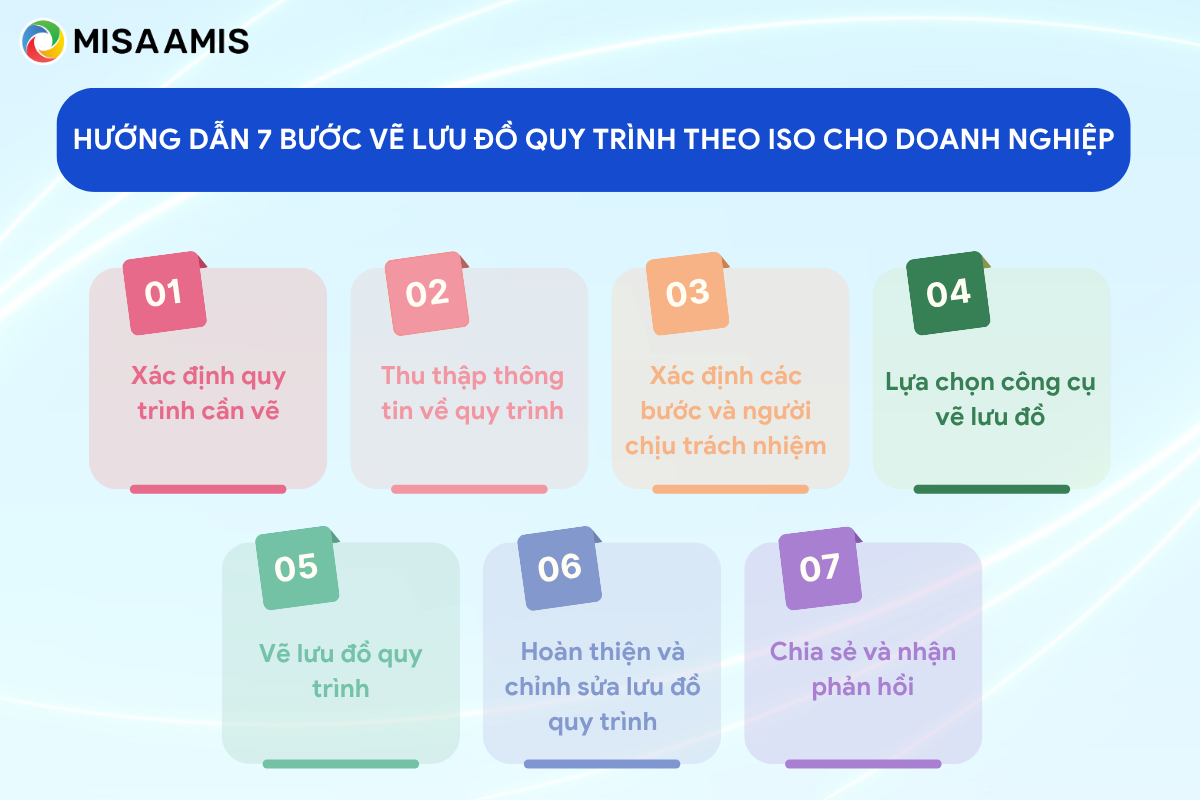

Để vẽ lưu đồ quy trình theo tiêu chuẩn ISO, cần thực hiện theo các bước dưới đây để đảm bảo tính chính xác và hiệu quả.

Bước 1: Xác định quy trình cần vẽ

• Xác định rõ quy trình nào cần được vẽ lưu đồ, ví dụ như quy trình sản xuất, quản lý chất lượng, hay quy trình xử lý khiếu nại khách hàng.
• Đặt ra phạm vi của quy trình, bao gồm điểm bắt đầu và kết thúc, cũng như các yếu tố liên quan.

Bước 2: Thu thập thông tin về quy trình

• Thu thập thông tin về các bước trong quy trình, bao gồm cả các đầu vào, đầu ra, quyết định và điểm kiểm tra.
• Thu thập thông tin về các bên liên quan trong quy trình.
• Thu thập thông tin về các tài liệu và biểu mẫu liên quan đến quy trình.

Bước 3: Xác định các bước và người chịu trách nhiệm

• Ghi chép tất cả các bước trong quy trình theo thứ tự thời gian hoặc logic công việc.
• Xác định rõ người chịu trách nhiệm cho từng bước để đảm bảo tính rõ ràng và trách nhiệm.

Bước 4: Lựa chọn công cụ vẽ lưu đồ

• Sử dụng các công cụ như Lucidchart, Draw.io hoặc Microsoft Visio để vẽ lưu đồ.
• Chọn công cụ phù hợp với nhu cầu của doanh nghiệp, dựa trên tính năng và khả năng sử dụng.
• Ngoài ra, doanh nghiệp có thể ứng dụng các phần mềm quản lý quy trình No-code giúp thiết lập các bước quy trình dễ dàng, không yêu cầu cao về mặt kỹ thuật

Bước 5: Vẽ lưu đồ quy trình

• Mở dự án mới: Mở công cụ đã chọn và tạo một dự án mới.
• Thiết lập khung lưu đồ: Bắt đầu bằng cách tạo các điểm bắt đầu và kết thúc của quy trình.
• Chi Tiết Cách Vẽ Các Bước:

Vẽ các bước công việc: Dùng hình chữ nhật để biểu diễn các bước công việc, viết ngắn gọn nội dung của từng bước.

Điểm quyết định: Dùng hình thoi để biểu diễn các điểm quyết định, nêu rõ các lựa chọn hoặc điều kiện.

Kết nối các bước: Sử dụng mũi tên và đường nối để liên kết các bước, đảm bảo thể hiện dòng chảy của quy trình từ bước này sang bước khác một cách logic và rõ ràng.

Bước 6: Hoàn thiện và chỉnh sửa lưu đồ quy trình

• Kiểm tra lại tính chính xác và đầy đủ của thông tin trong lưu đồ quy trình.
• Sửa lỗi chính tả và ngữ pháp.
• Định dạng lưu đồ quy trình cho đẹp mắt và dễ đọc.

Bước 7: Chia sẻ và nhận phản hồi

• Gửi lưu đồ cho các bên liên quan để nhận phản hồi và ý kiến đóng góp.
• Cập nhật và chỉnh sửa lưu đồ dựa trên phản hồi nhận được để hoàn thiện.

Bước 8: Thử nghiệm, kiểm chứng và ban hành chính thức

Sau khi hoàn thiện bản vẽ, doanh nghiệp cần thực hiện chu trình kiểm chứng gồm 3 hoạt động:

• Đưa lưu đồ cho người trực tiếp thực thi review, ghi nhận phản hồi về tính khả thi.
• Chạy thử nghiệm 1-2 chu kỳ vận hành thực tế, đo lường thời gian thực hiện từng bước.
• So sánh giữa quy trình được vẽ và quy trình được thực thi để phát hiện khoảng cách (gap).

Chỉ sau khi hoàn tất kiểm chứng và điều chỉnh, lưu đồ mới được phê duyệt, ban hành chính thức và đưa vào hệ thống tài liệu ISO. Đồng thời, cần thiết lập chu kỳ review định kỳ (thường 6-12 tháng/lần) để đảm bảo lưu đồ luôn phản ánh đúng thực tế vận hành.

Sau khi thực hiện 8 bước vẽ lưu đồ quy trình theo ISO, doanh nghiệp có thể tiến thêm một bước là chuẩn hóa và tự động hóa quy trình vận hành. Đừng bỏ qua bộ tài liệu dưới đây nếu muốn tìm hiểu cách xây dựng quy trình bài bản từ khâu mô hình hóa đến triển khai thực tế:

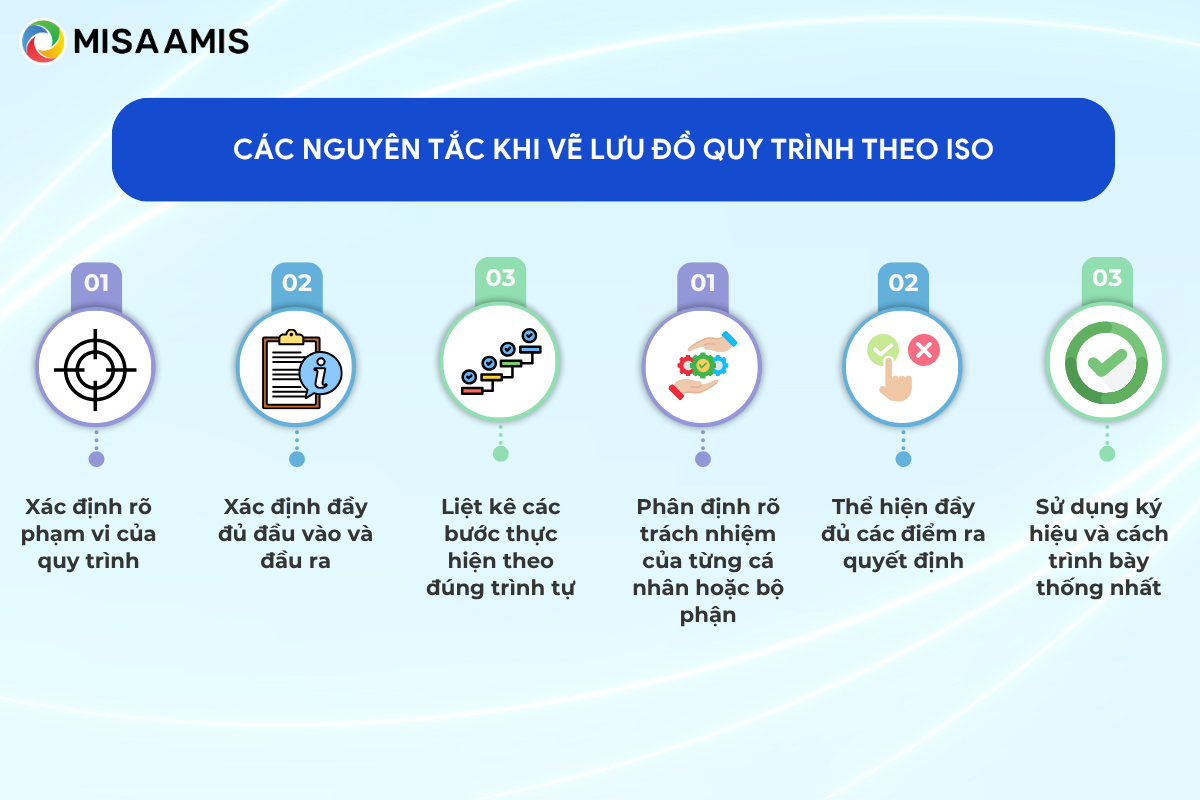

3. Các nguyên tắc khi vẽ lưu đồ quy trình theo ISO

Vẽ lưu đồ quy trình theo ISO là một kỹ năng quan trọng giúp doanh nghiệp mô tả, phân tích và cải thiện các quy trình hoạt động, từ đó nâng cao hiệu quả và chất lượng công việc. Tuy nhiên, để vẽ được một lưu đồ quy trình chuẩn ISO, bạn cần lưu ý một số điểm sau:

3.1. Xác định rõ phạm vi của quy trình

Trước khi bắt đầu vẽ, cần xác định quy trình sẽ mô tả hoạt động nào, bắt đầu từ đâu và kết thúc ở bước nào. Việc giới hạn phạm vi giúp lưu đồ tập trung vào đúng nội dung cần thể hiện, tránh tình trạng quá dài, chồng chéo hoặc lẫn sang các quy trình khác.

3.2. Xác định đầy đủ đầu vào và đầu ra

Mỗi quy trình đều có đầu vào (Input) và đầu ra (Output). Đầu vào có thể là yêu cầu của khách hàng, đơn đặt hàng, hồ sơ, nguyên vật liệu hoặc thông tin từ quy trình trước. Đầu ra là sản phẩm, dịch vụ, tài liệu hoặc kết quả được chuyển sang bước tiếp theo. Việc xác định rõ đầu vào và đầu ra giúp đảm bảo quy trình được xây dựng xuyên suốt và không bỏ sót công việc.

3.3. Liệt kê các bước thực hiện theo đúng trình tự

Các hoạt động trong lưu đồ cần được sắp xếp theo đúng trình tự diễn ra trên thực tế. Không nên xây dựng quy trình dựa trên giả định hoặc mong muốn, mà cần phản ánh đúng cách công việc đang được thực hiện. Đây cũng là cơ sở để doanh nghiệp dễ dàng chuẩn hóa và cải tiến quy trình sau này.

3.4. Phân định rõ trách nhiệm của từng cá nhân hoặc bộ phận

Mỗi bước trong quy trình cần xác định rõ ai là người hoặc bộ phận chịu trách nhiệm thực hiện. Khi trách nhiệm được phân công cụ thể, việc phối hợp giữa các phòng ban sẽ trở nên minh bạch hơn, đồng thời giúp doanh nghiệp dễ dàng truy vết nguyên nhân khi xảy ra sai sót.

3.5. Thể hiện đầy đủ các điểm ra quyết định

Trong nhiều quy trình sẽ xuất hiện các bước cần kiểm tra hoặc phê duyệt trước khi chuyển sang công việc tiếp theo. Những điểm này nên được thể hiện bằng ký hiệu Decision (hình thoi) cùng các nhánh xử lý như Đạt/Không đạt, Có/Không, Đồng ý/Từ chối. Điều này giúp người đọc dễ dàng hình dung các tình huống có thể xảy ra và hướng xử lý tương ứng.

3.6. Sử dụng ký hiệu và cách trình bày thống nhất

Toàn bộ lưu đồ nên sử dụng cùng một hệ thống ký hiệu, hướng mũi tên và cách đặt tên bước công việc. Hãy ưu tiên mô tả ngắn gọn bằng động từ như Tiếp nhận yêu cầu, Kiểm tra hồ sơ, Phê duyệt đơn hàng thay vì sử dụng các câu dài. Một lưu đồ thống nhất sẽ giúp người đọc tiếp cận thông tin nhanh hơn và hạn chế hiểu nhầm.

3.7. Gắn mỗi lưu đồ với người chịu trách nhiệm rõ ràng

Mỗi lưu đồ quy trình cần được gắn với một người chịu trách nhiệm chính (Process Owner). Đây là người có thẩm quyền phê duyệt thay đổi, cập nhật khi quy trình biến động và giải trình khi audit. Doanh nghiệp không có Process Owner cho từng quy trình sẽ rơi vào tình trạng “quy trình vô chủ” – không ai chịu trách nhiệm cập nhật, lưu đồ nhanh chóng lỗi thời.

3.8. Đảm bảo tính khả thi và kiểm chứng trong thực tế

Trước khi ban hành chính thức, lưu đồ cần được thử nghiệm ít nhất 1-2 chu kỳ vận hành thực tế với sự tham gia của người trực tiếp thực thi. Nhiều lưu đồ nhìn hoàn hảo trên giấy nhưng khi triển khai lại phát sinh bước thừa, bước thiếu hoặc điểm quyết định không phù hợp với thực tế nghiệp vụ. Bước kiểm chứng này thường bị bỏ qua nhưng lại quyết định lưu đồ có “sống” được trong tổ chức hay không.

4. Ví dụ về các lưu đồ quy trình phổ biến hiện nay

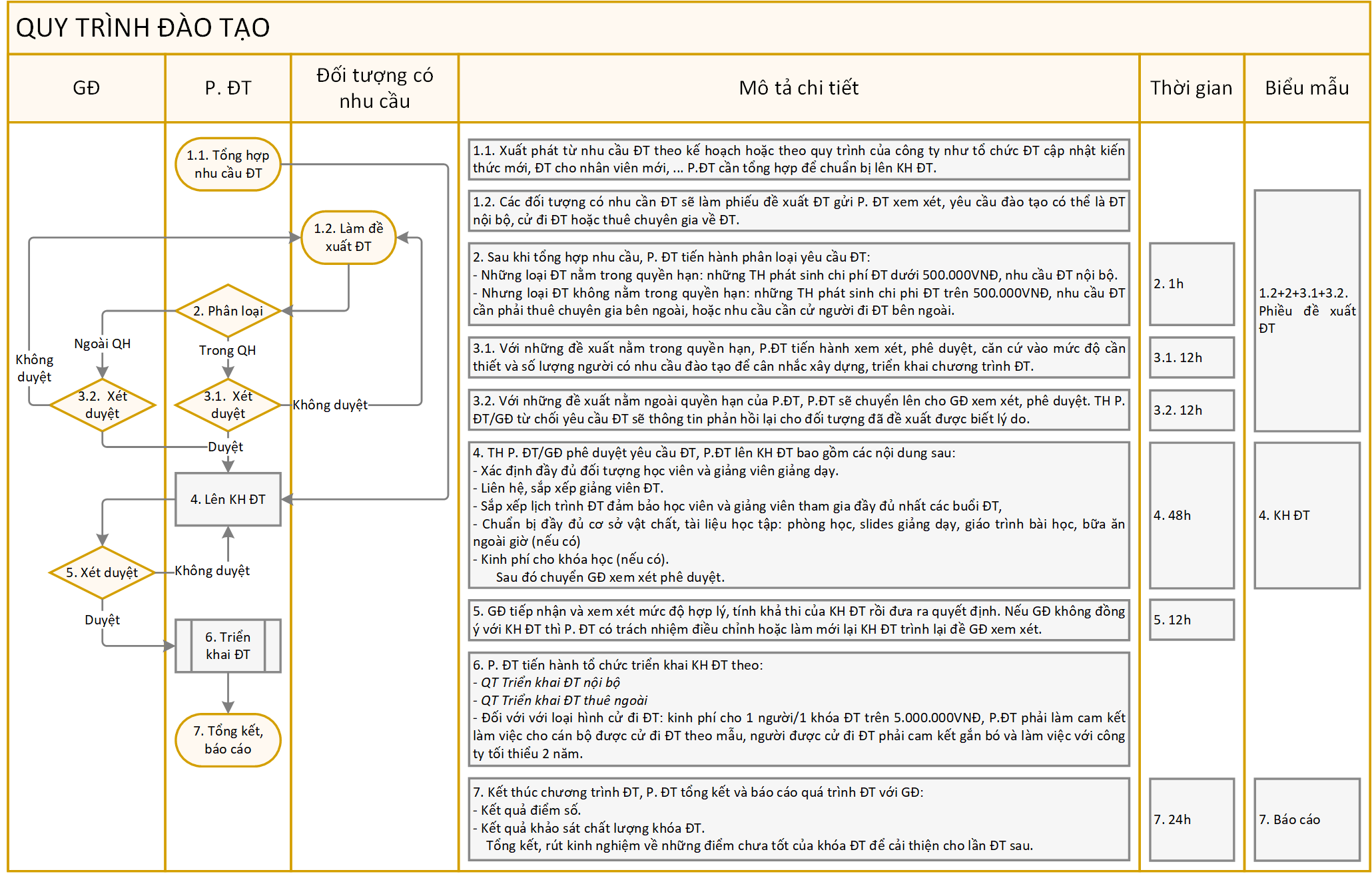

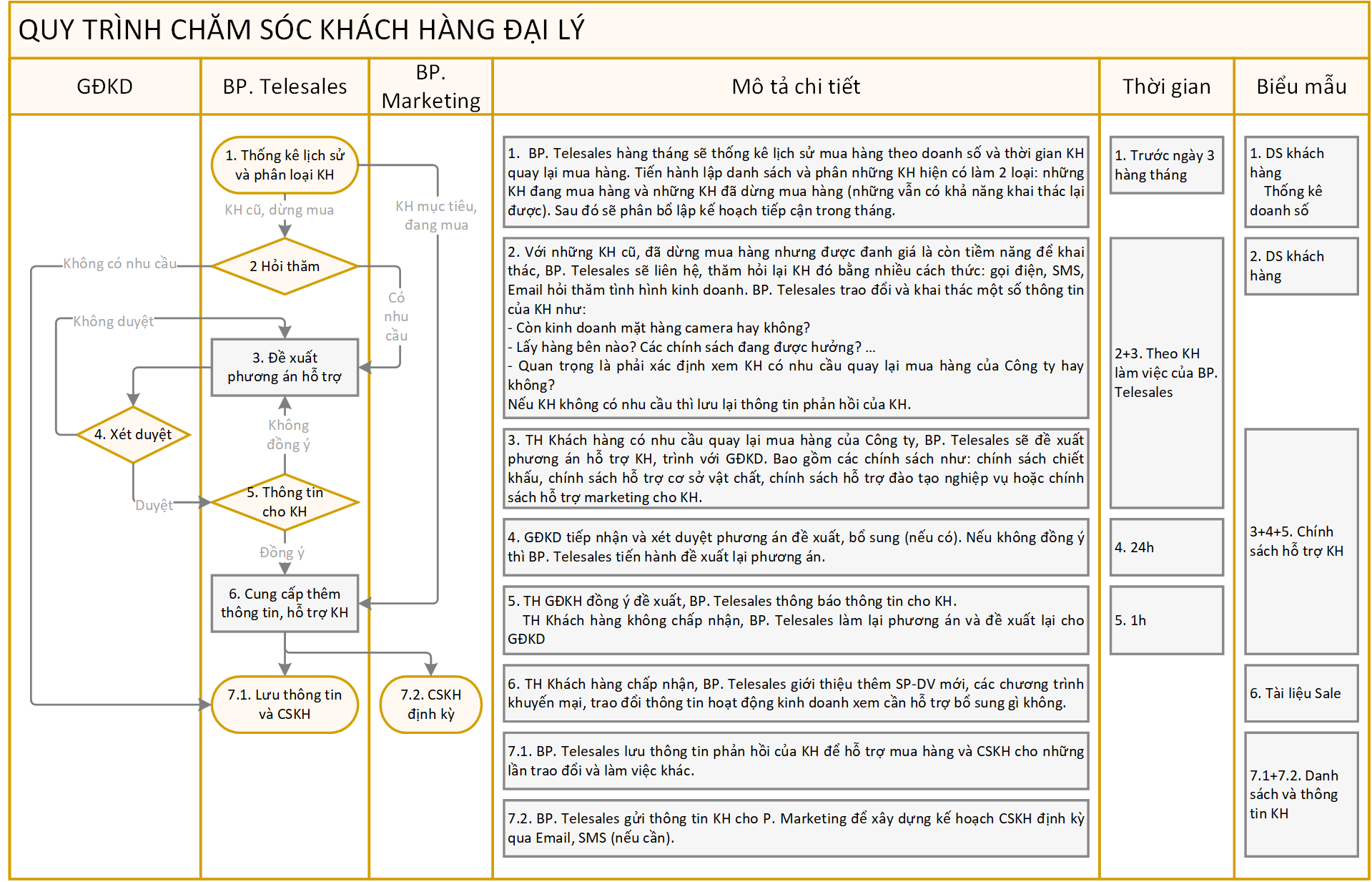

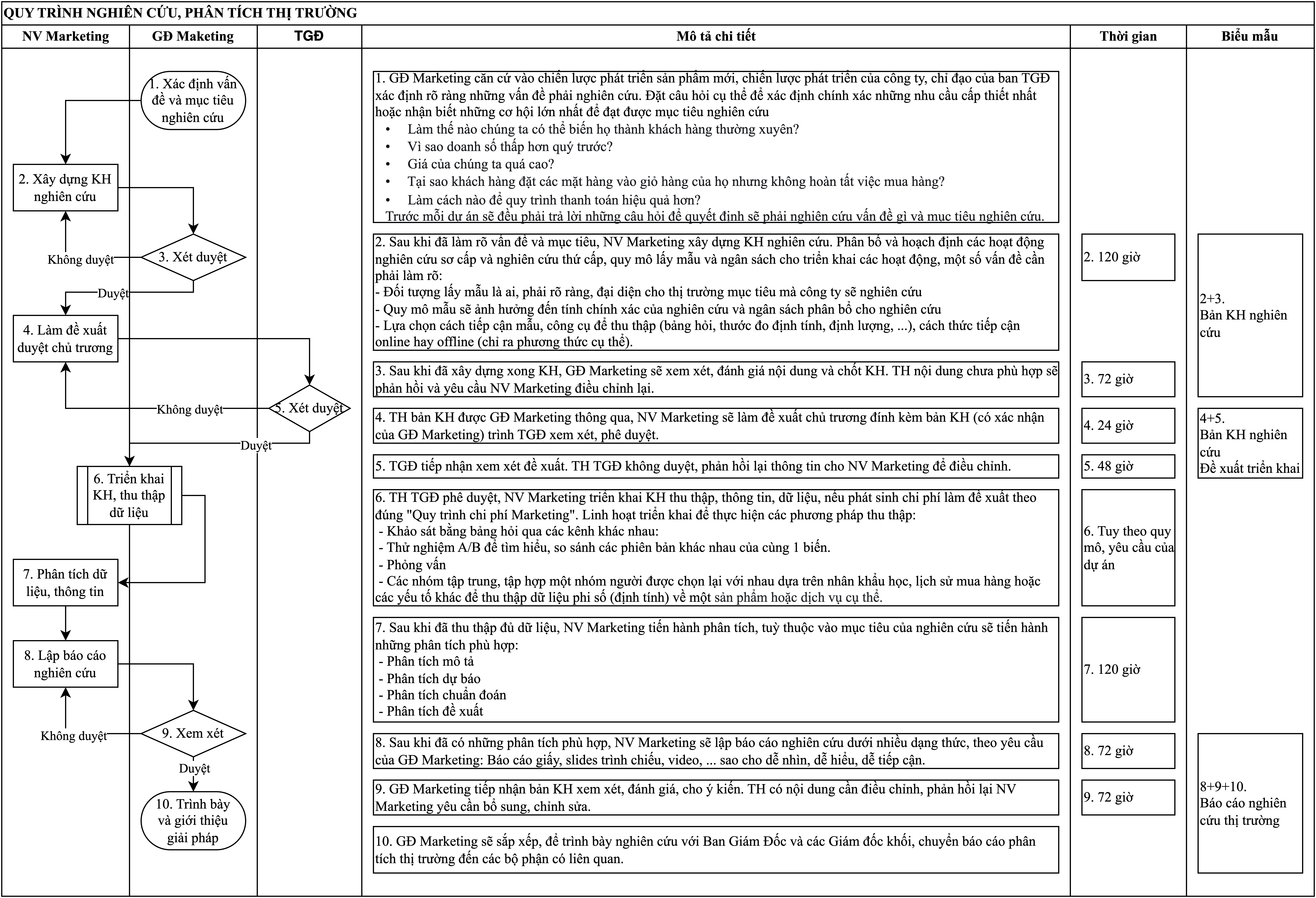

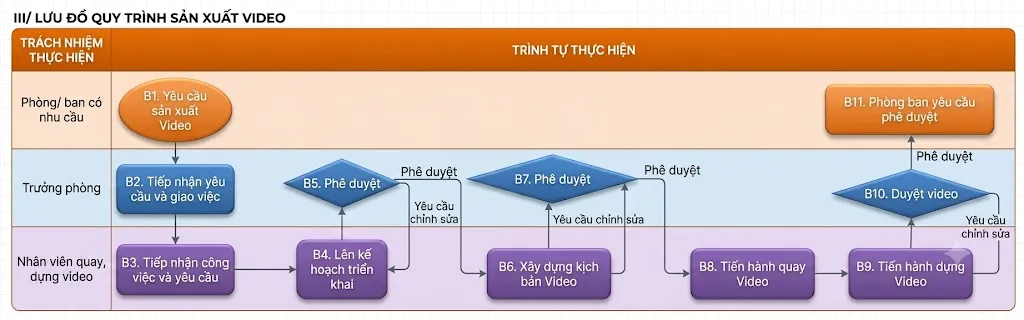

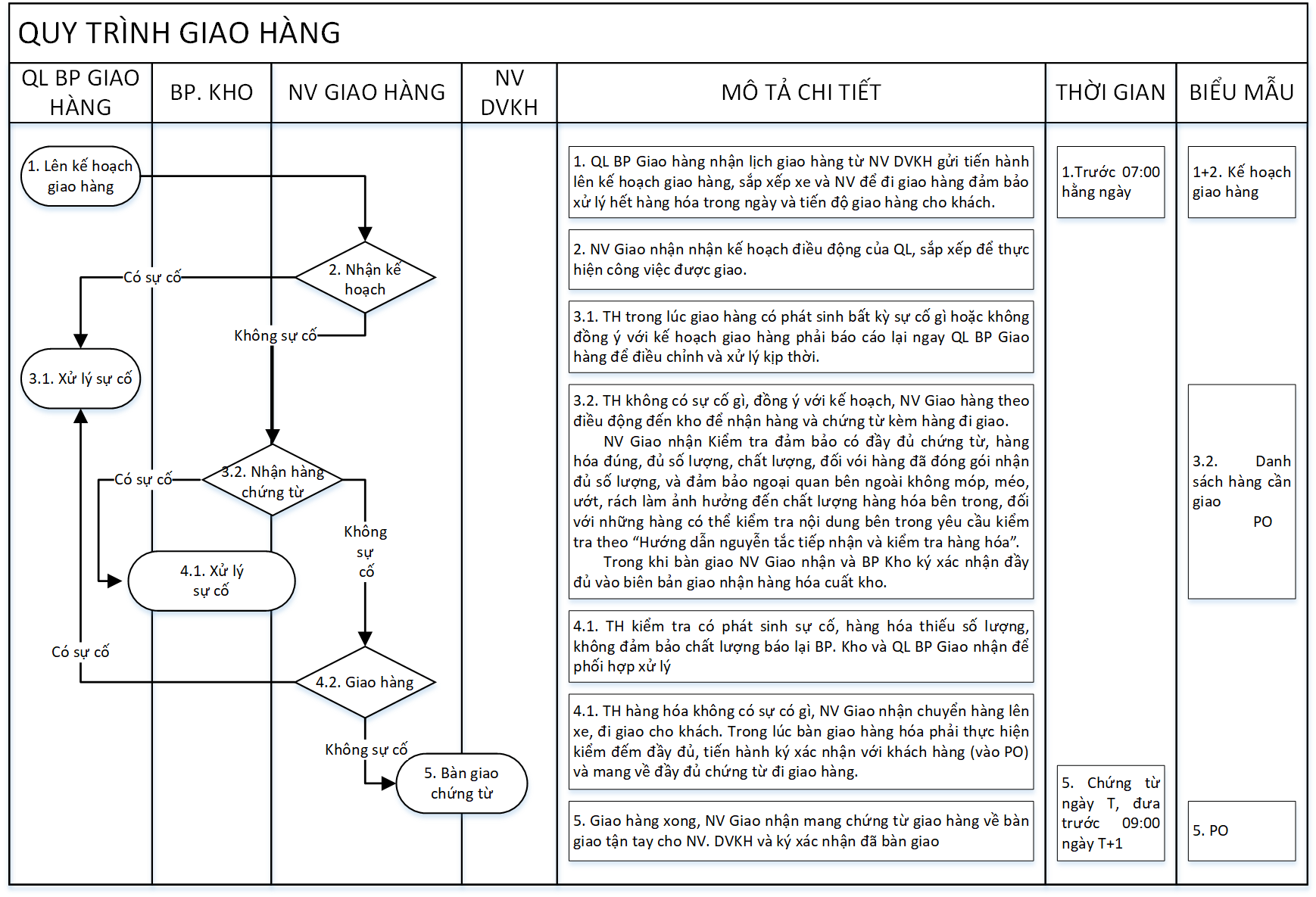

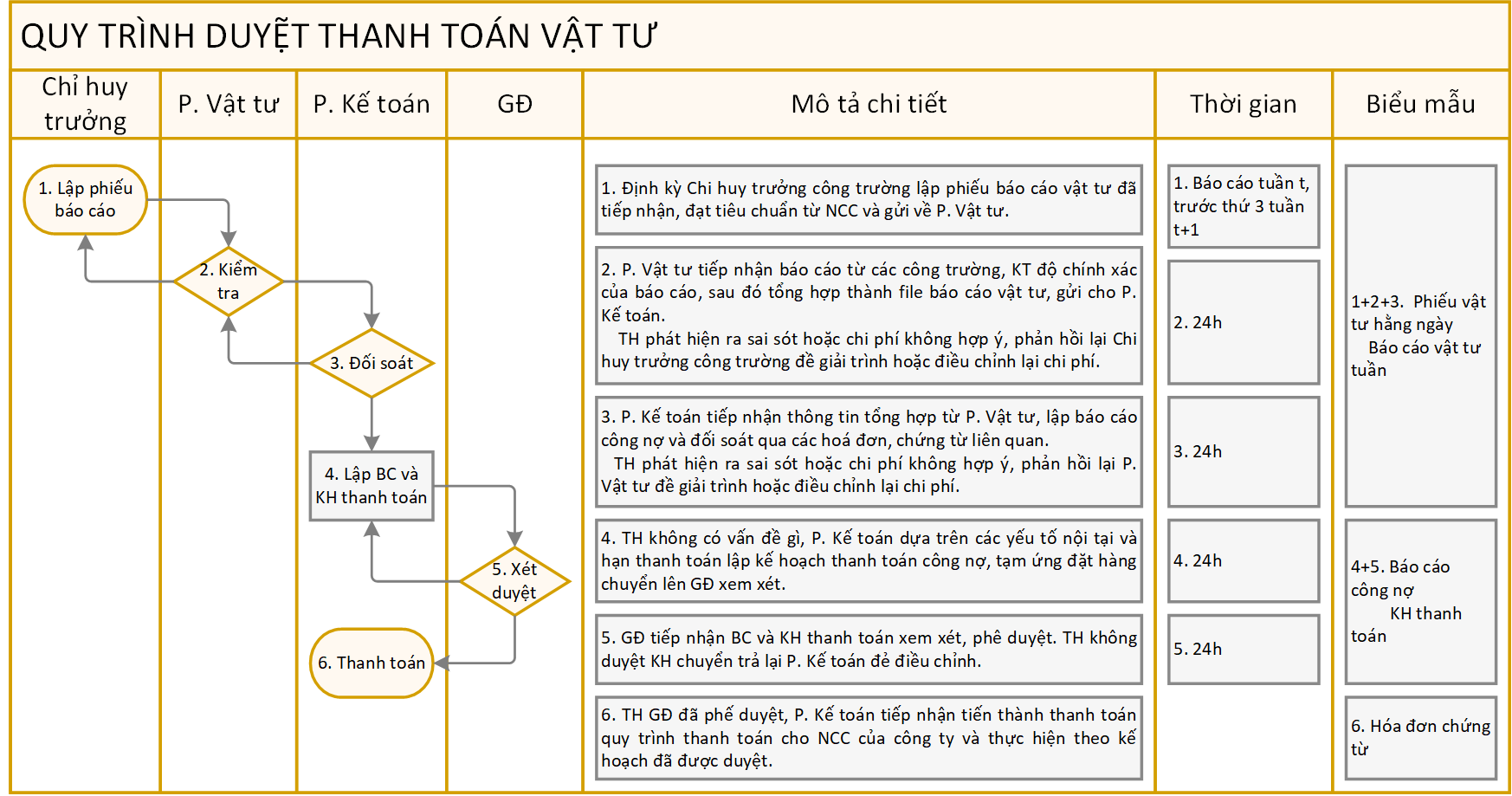

Lưu đồ quy trình được ứng dụng trong nhiều lĩnh vực khác nhau, với nhiều mục đích khác nhau. Dưới đây là một số ví dụ về các lưu đồ quy trình phổ biến hiện nay:

Trên đây là một số mẫu lưu đồ quy trình phổ biến được nhiều doanh nghiệp áp dụng trong thực tế. Tuy nhiên, mỗi lĩnh vực và mỗi phòng ban sẽ có đặc thù vận hành riêng, đòi hỏi hệ thống quy trình được thiết kế phù hợp.

Đăng ký tải miễn phí bộ tài liệu “100+ mẫu lưu đồ quy trình” để tham khảo các mẫu chuẩn cho nhiều nghiệp vụ như Nhân sự, Kế toán, Mua hàng, Bán hàng, Marketing, Sản xuất, Kho vận… và áp dụng ngay vào doanh nghiệp của bạn.

5. Số hoá lưu đồ quy trình theo ISO: Xu hướng quản trị hiện đại

5.1. Vấn đề của lưu đồ ISO truyền thống

Nhiều doanh nghiệp đang lưu trữ lưu đồ dưới dạng tệp Word, Excel, PowerPoint, Visio hoặc tài liệu giấy. Cách làm này phù hợp khi doanh nghiệp chỉ cần mô tả quy trình, nhưng sẽ bộc lộ hạn chế khi số lượng quy trình tăng lên hoặc có nhiều phòng ban cùng tham gia.

• Khoảng cách giữa quy trình được vẽ và quy trình thực tế: Lưu đồ có thể không còn phản ánh đúng cách nhân sự đang xử lý công việc hằng ngày.
• Khó theo dõi tiến độ: Tài liệu tĩnh chỉ cho biết các bước cần thực hiện, nhưng không cho biết công việc đang ở đâu, ai đang xử lý và bước nào bị chậm.
• Khó cập nhật: Khi thay đổi nhân sự, cơ cấu tổ chức hoặc phương thức làm việc, doanh nghiệp phải chỉnh sửa và phát hành lại nhiều tài liệu liên quan.
• Khó kiểm soát trách nhiệm: Nếu chỉ sử dụng lưu đồ dạng hình ảnh, nhân sự có thể biết trình tự công việc nhưng chưa chắc biết rõ người chịu trách nhiệm ở từng bước.
• Không tạo ra dữ liệu vận hành: Lưu đồ truyền thống không cung cấp dữ liệu để doanh nghiệp đánh giá thời gian xử lý, tỷ lệ trễ hạn hoặc các điểm thường xuyên phát sinh lỗi.
• Nguy cơ mất tri thức khi nhân sự nghỉ việc: Những kinh nghiệm xử lý thực tế có thể chỉ tồn tại trong cách làm của một cá nhân mà chưa được chuẩn hóa trong hệ thống.

Vì vậy, một lưu đồ đúng về hình thức chưa chắc đã giúp doanh nghiệp vận hành hiệu quả. Giá trị của lưu đồ chỉ được phát huy đầy đủ khi nó gắn với người thực hiện, thời hạn xử lý, biểu mẫu, dữ liệu và kết quả đầu ra của từng bước.

5.2. Số hóa lưu đồ ISO mang lại điều gì?

Số hóa lưu đồ là việc chuyển nội dung lưu đồ thành quy trình có thể thực hiện, theo dõi và kiểm soát trên nền tảng quản trị. Khi đó, lưu đồ không chỉ mô tả công việc mà còn trở thành cơ sở để tổ chức vận hành thống nhất.

Doanh nghiệp có thể:

• Giao việc tự động: Công việc được chuyển đến đúng người hoặc đúng bộ phận theo điều kiện đã thiết lập.
• Làm rõ trách nhiệm: Mỗi bước trong quy trình đều gắn với người xử lý, người phối hợp hoặc người phê duyệt.
• Kiểm soát thời hạn: Thiết lập thời gian xử lý, theo dõi các công việc sắp đến hạn và cảnh báo công việc chậm tiến độ.
• Chuẩn hóa cách thực hiện: Nhân sự có thể xem hướng dẫn, biểu mẫu và yêu cầu liên quan ngay tại bước đang xử lý.
• Theo dõi toàn bộ lịch sử: Doanh nghiệp dễ dàng kiểm tra ai đã xử lý, xử lý vào thời điểm nào và kết quả ra sao.
• Đo lường hiệu quả: Dữ liệu thực tế giúp nhận diện bước gây chậm trễ, công việc thường xuyên bị trả lại hoặc điểm cần cải tiến.
• Cập nhật tập trung: Khi quy trình thay đổi, doanh nghiệp chỉ cần cập nhật trên hệ thống và thông báo đến các bộ phận liên quan.

Thay vì xây dựng và quản lý quy trình thủ công bằng sơ đồ hoặc tài liệu rời rạc, doanh nghiệp có thể thiết kế, chuẩn hóa và tự động hóa toàn bộ quy trình ISO trên một nền tảng duy nhất với MISA AMIS Quy trình.

Nhận tư vấn ngay

MISA AMIS Quy trình giúp doanh nghiệp:

• Thiết kế quy trình trực quan bằng thao tác kéo – thả, không cần lập trình.
• Ứng dụng AI Agent để xây dựng và chuẩn hóa hàng trăm quy trình nghiệp vụ theo chuẩn ISO.
• Tự động luân chuyển công việc, phê duyệt và thông báo theo quy trình đã thiết lập.
• Theo dõi tiến độ, đo lường hiệu quả và kiểm soát việc thực hiện theo thời gian thực.
• Kết nối liền mạch giữa các phòng ban trên một nền tảng thống nhất, giúp doanh nghiệp vận hành đồng bộ và hiệu quả hơn.

Việc sở hữu một thư viện quy trình chuẩn sẽ giúp doanh nghiệp tiết kiệm đáng kể thời gian xây dựng và chuẩn hóa quy trình vận hành. Với MISA AMIS Quy trình, doanh nghiệp có thể kế thừa hàng trăm mẫu quy trình được thiết kế sẵn, dễ dàng chỉnh sửa theo nhu cầu và nhanh chóng đưa vào sử dụng.

Đặc biệt hơn, MISA AMIS Quy trình là giải pháp tiên phong tích hợp AI Agent hỗ trợ thiết lập quy trình chỉ trong vài phút, tự động luân chuyển công việc, theo dõi tiến độ theo thời gian thực và kết nối xuyên suốt giữa các phòng ban. Nhờ đó, doanh nghiệp không chỉ đảm bảo tuân thủ tiêu chuẩn ISO mà còn nâng cao hiệu suất vận hành, giảm sai sót và thúc đẩy cải tiến liên tục.

Được hơn 400.000+ doanh nghiệp tin tưởng lựa chọn trong đó có Công ty Cổ phần LANDCO, Công ty Cổ Phần Viglacera Hạ Long, Công ty TNHH Sản xuất Xây dựng Thương mại Đại Á Châu, Tập đoàn Austdoor…, MISA AMIS Quy trình giúp số hóa, chuẩn hóa và tự động hóa quy trình vận hành trên một nền tảng duy nhất.

Nhận tư vấn ngay

6. Lời kết

Lưu đồ quy trình theo ISO không chỉ giúp chuẩn hóa các bước công việc mà còn nâng cao hiệu quả quản lý và cải thiện chất lượng sản phẩm hoặc dịch vụ. Thực hiện theo hướng dẫn trên, doanh nghiệp có thể dễ dàng tạo ra các lưu đồ quy trình chính xác và hiệu quả, từ đó đạt được các mục tiêu kinh doanh và tuân thủ các tiêu chuẩn ISO.
